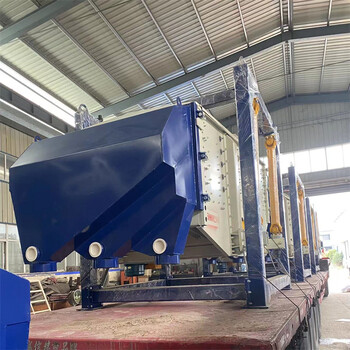

壓裂砂復式回旋篩篩選清雜搖擺篩直線方形篩機械超英方形搖擺篩主要是針對大顆尿素的篩分開發的一種新型篩分設備。本機具有設計合理，結構簡單，運行平穩，全封閉結構，無塵染，防堵孔，防粘網等優點。特別是對吸濕性強、粘性大、易堵孔和粘網的尿素篩分更為明顯。由于采用了平面回轉運動原理，有效的降低了設備的動靜比和基礎動載荷。該設備采用平面回轉圓周運動，網下有自動清理設備，較傳統的直線篩而言，提高了絲網壽命，噪音小，篩分面積大，將效率由原來的93～95提高到了98.5,推廣前景好 。
方形搖擺篩的工作原理為:搖擺篩啟動后，設備搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱和篩面連體作周期性搖動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動。期間，小于篩孔的物料通過篩孔落到下層，成為篩下物，大于篩孔孔徑的物料經連續翻滾跳躍運動后從排料口排出，終完成篩分工作。從R系列方形搖擺篩的工作原理可以看出，其傳動機構偏心輪距物料運動軌跡及物料在篩面上的滯留時間有至關重要的影響，也即對篩機處理能力和篩分效率有相反的影響。實際篩分作業中，我們可以根據具體情況，在生產能力和篩分效率兩方面有所取舍
壓裂砂搖擺篩結構原理
一、從運行軌跡來看，搖擺篩是一種非線性慣性振動篩，基本的回轉運動與人工篩分相類似。
二、偏心率從25mm到40mm可調，低速V型皮帶驅動從120rpm到 360rpm可調。
三、每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整。
四、因此建立水平與拋擲三維翻滾運動。
五、物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。
六、細小顆粒從而完成了整個篩分過程。
七、水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆料被運送到出口處，出口處由一個可調節的導向裝置控制流量中，該導向裝置是控制物料停留時間的另一個因素。
八、此次過程在每篩層之間重復進行。壓裂砂搖擺篩
